移动式感应器智能料架

●   ZMGY

●   三种规格

●   三种规格

●   7”料盘 厚度≤16mm

产品简介: ▋ 设备优势 ● WIFI通信 ● 大容量锂电池供电可连续工作达48小时 ● 开放的通信接口可与包括贴片机在内的任何系统对接实现直接叫料 ● MES查询物

全国咨询服务热线:138-2875-6462

在线咨询

  • 产品介绍

  ▋ 设备优势

● WIFI通信

● 大容量锂电池供电可连续工作达48小时

● 开放的通信接口可与包括贴片机在内的任何系统对接实现直接叫料

● MES查询物料状态,WMS、ERP计算物料库存

● 方便的移动性,可以在电子仓上料再用AGV送到产线,也可以在产线直接备工单

● 仓库和产线的智能化对接

  ▋ 料架配置参数

产品型号

ZMGY-840

ZMGY-632

ZMGY-512

料架形式

移动式

移动式

移动式

料架尺寸

1856*400*1770(mm)

1500*400*1770(mm)

1550*400*1510(mm)

适用料盘

7"料盘 厚度≤16mm + 13"料盘 厚度≤37mm

7"料盘 厚度≤16mm + 13"料盘 厚度≤37mm

7"料盘 厚度≤16mm + 13"料盘 厚度≤37mm

存放料盘

800+40

600+32

480+32

料架层数

5+1

5+1

4+1

面数

双面+单面

双面+单面

双面+单面



为何要导入LED智能料架?

线边仓库的困扰:
1.从总仓领料来的物料如何快速入库上架,有无缺料或领入项目内容是否相符
2.依厂内工单产生的备料需求时,如何快速进行备料拣料。

在SMT产线的困扰:
1.找出要上料的料卷、挑出要退料的料卷往往是产线作业人员最刺手及耗费人力工时的问题
2.另外受限于产线的空间限制,大型的智能料塔不适合建置于产线车间,所以只有料架(线边仓/移动车)可解决线边仓/产线的困扰。

导入LED智能料架系统能快速达成下列改善:
1.快速将物料上架完成清点
2.让产线依生产需求进行快速备(拣)料
3.让生产线快速的将要上线生产的物料找出来,下线要先退料的物料挑出来
4.减少备(退)料之人力工时成本。
5.由系统引导人员进行入库上架及备料作业,可缩短人员训练期
6.由系统百分百进行物料先进先出的管制。



  ▋ 导入【智能料架/物料仓】之前后比較

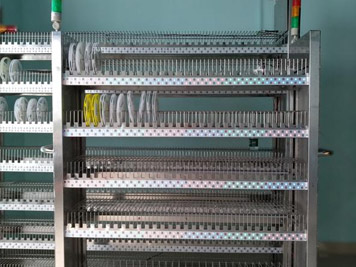

客户物料仓实景



线边入库作业:传统VS智能 数据对比

/
新进人员培训
人员熟练度要求及异动影响
200卷物料入库
人员配置
传统物料线边仓
1~3个月
约1~2小时
导入智能料架线边仓
1周
约0.5小时
相对较少



工单备料作业:传统VS智能 数据对比

/
新进人员培训
人员熟练度要求及异动影响
200卷物料入库
人员配置
传统物料线边仓
1~3个月
约1~2小时
导入智能料架线边仓
1周
约0.5小时
相对较少



架线上料分站找料作业:传统VS智能 数据对比

/
新进人员培训
人员熟练度要求及异动影响
200卷物料入库
人员配置
传统物料线边仓
1~3个月
约1~2小时
导入智能料架线边仓
1周
约0.5小时
相对较少


各式仓储的种类比较

项目 智能料塔 LED智能料架 传统料架
价格
昂贵
适中
便宜
架设地点
总仓(大仓)
总仓、线边仓、产线
总仓(大仓)
体积大小/卷数
空间小/卷数多
空间小/卷数多

空间大/卷数少

延伸机动性
机构精密/机动性低
机动性高
机动性高
同时作业人数 & 取放料速度
 仅单人作业 速度动作虽快(但受限机构设计)
可多人同時作业,速度快
可多人同時作业,速度慢
先进先出管控
 是
是
 /
同时作业人数 & 取放料速度
标准版软体 客制成本高
可依流程需求
客制修改 费用合理
/
