小型微焦斑X-RAY缺陷检测设备

产品型号:X5600

放大倍率:200X

检测精度:15μm

产品简介:X-RAY两个部件分别为:X射线源、探测器。X射线源采用日本滨松(HAMAMATSU),探测器采用韩国rayence。应用于芯片、BGA/CSP、晶圆、SOP/QFN、SMT和PTU封装、传感器、电容、IGBT、保险丝、塑胶件、手机屏、PCBA、LED、电池等产品检测,可以根据客户需求定制X射线检测设备。

全国咨询服务热线:138-2875-6462

在线咨询

  • 产品介绍

  ▋ 产品视频

  ▋ 设备工作原理图





  ▋ 设备优势

● X射线源采用全球顶尖的日本滨松Hamamatsu封闭式X光管,寿命长,免维护

● X射线接收采用新一代韩国Rayence高清数字平板探测器,淘汰了影像增强器

● 外形体积小,不占地方,车间任意位置摆放

● 自动导航窗口,想看哪里点哪里

● 载重小于5KG,280mm*320mm载物台

● 可CNC编辑检测程序实现大批量自动化检测,自动判断NG或OK

● 操作简单快捷,迅速找到目标缺陷,两小时培训上手

  ▋ 硬件参数

X射线源

光管品牌

日本滨松Hamamatsu

光管类型

反射密封型微焦点射线源

光管电压

0-90kV(L11831-01)

光管电流

0-200uA

微焦点尺寸

15μm

X射线束角(锥形)

80 degree

平板探测器

探测器类型

非晶硅平板探测器

视场范围

130mm×130mm

AD转换位数

16bits

像素矩阵

1536x1536

分辨率

5.5Lp/mm

图像帧率(1×1)

20fps

载物台

平台尺寸

280mm*320mm

最大负荷

5kg

设备规格

内层铅板

5毫米加厚铅版(隔离辐射)

外形尺寸

850mm(L) * 1000mm(W) * 1700mm(H)

设备净重

约750kg

其他参数

计算机

24寸宽屏液晶显示器/I3处理器/4G内存/240G硬盘

电源

220V  10A  50-60Hz

温度和湿度

22±3℃ 50%RH±10%RH

整机功率

1000W

安全保障

辐射泄露量

采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H 符合国际标准

铅玻璃观察窗

透明铅玻璃,隔离辐射以观察被测物体。

安全互锁

用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电

电磁安全门开关

观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启

急停按钮

位于操作位旁,按下立刻断电。

可视窗口

具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况

X光管保护

关闭X光后,才可以离开软件进行其他操作。

  ▋ 软件参数

功能模块

操作方式

键盘+鼠标完成所有操作。

X光管控制

鼠标点击按钮可开启或关闭X光,旁边显示实时管电压和管电流值,用户可点击上下按钮,或拖动滑动条,或手动输入调节。

状态栏

通过是否红绿色交替闪烁,提示互锁状态、预热状态和X光开关状态。

图像效果调节

可自由调节图像的亮度、对比度和增益,达到满意的效果。

产品列表

用户可储存当前的,或者调用以前储存的Z轴位置、亮度、对比度和增益等参数,下次检测同样产品可以直接调用,提高检测效率。

导航窗

相机拍摄平台照片后,点击照片任一位置,平台会移动直至画面显示该位置。

运动轴状态

显示实时坐标。

检测结果

按次序显示每次的测量结果(气泡比率、距离、面积等用户设置的测量项)。

速度控制

各轴移动速度可调整为慢速、常速和快速。

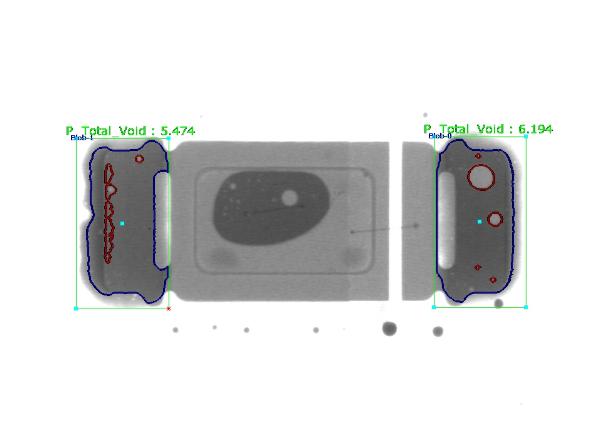

气泡率测量

自动计算

可选手动/自动测量、单球/多球测量模式。自动计算所选区域内的每个BGA气泡比例。可设定界限值,自动判断空洞率,和最大空洞率

调整参数

用户可调整灰阶阀值,像素、对比度、大小过滤等参数,以得到自动计算的准确结果。

手动添加或删减气泡

用户可画多边形或自由图形,作为气泡计算到气泡率内。右键对不是气泡的图像单击,可取消气泡

储存参数

用户可储存当前测量气泡的灰阶阀值,像素、对比度、大小过滤等参数,下次检测同样产品可以直接调用,提高检测效率。

尺寸测算

灌锡孔比例测算

多用于测量电路板通孔过锡率,比测量距离多设置一个D点,以D点到基准线的垂直距离,除以C点的垂直距离,得出D占C的垂直距离的百分比率

距离

按需点击A、B两点设置为基准线,再点击C点,测量C点到基准线的垂直距离

弧度

多用于LED绑定线弧度或弯曲度测算

角度

按需点击A、B两点设置为基准线,再点击C点,测量BA和BC射线之间的夹角角度。

圆形

多用于测量锡球等圆形元器件,点击三个点确定一个圆形,测量出周长、面积和半径。

方形

多用于测量方形元器件,点击两个点确定一个方形,测量出长、宽和面积。

自动检测

CNC检测

对于有排列规律的检测点,用户只需要设置其中两个检测点和行列数量,软件将自动拍摄每个检测点并保存图片

自动识别

对于有明显特征的检测点,软件可自动识别具体位置,进行测量,并保存图片

激光定位

红点激光定位装置,双重辅助,易于导航

  ▋ 应用举例

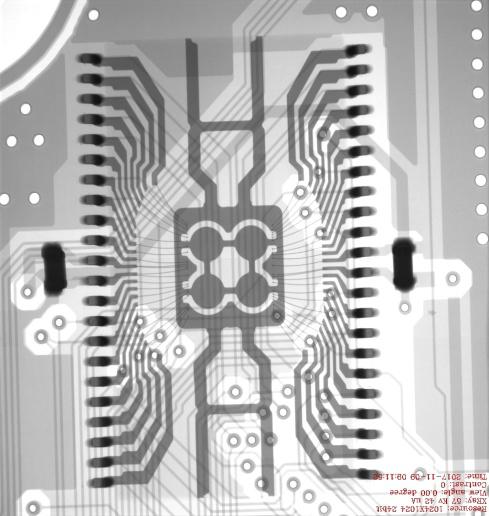

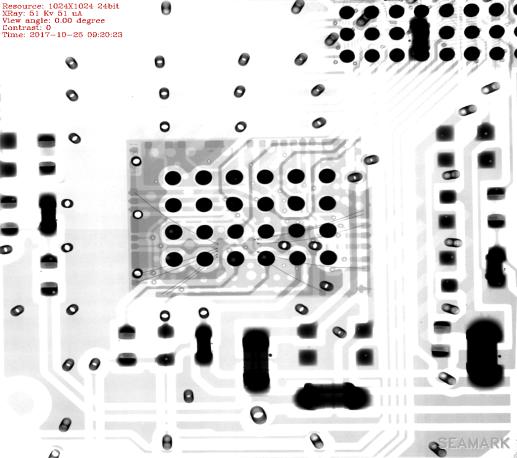

BGA芯片焊接分析

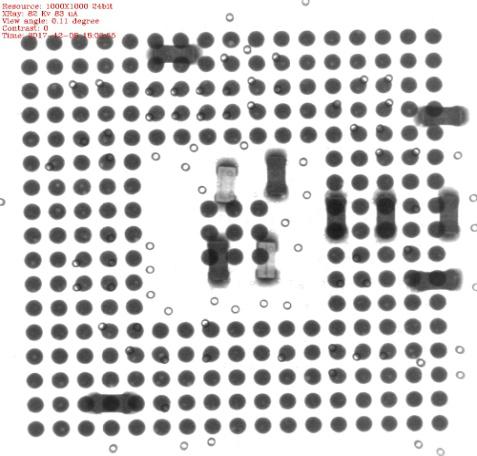

BGA芯片焊接分析

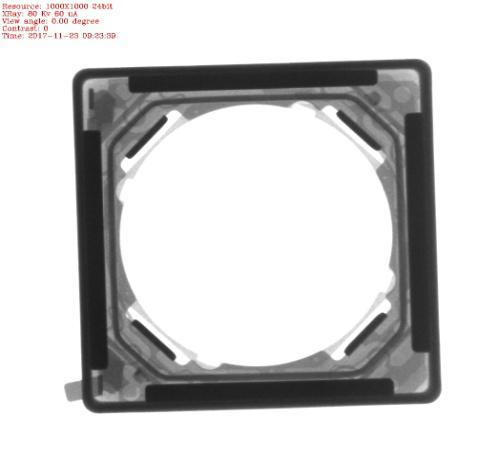

苹果摄像头模组

二极管检测

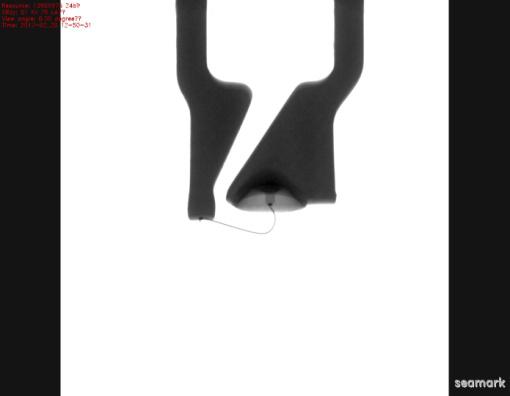

IC金线检测

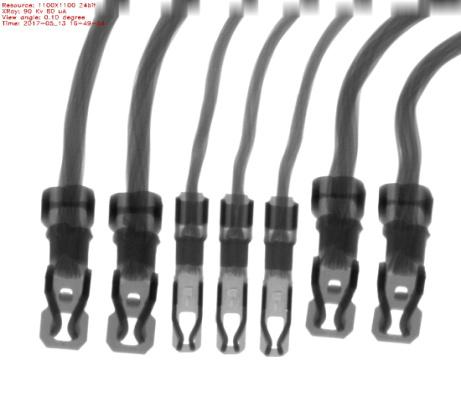

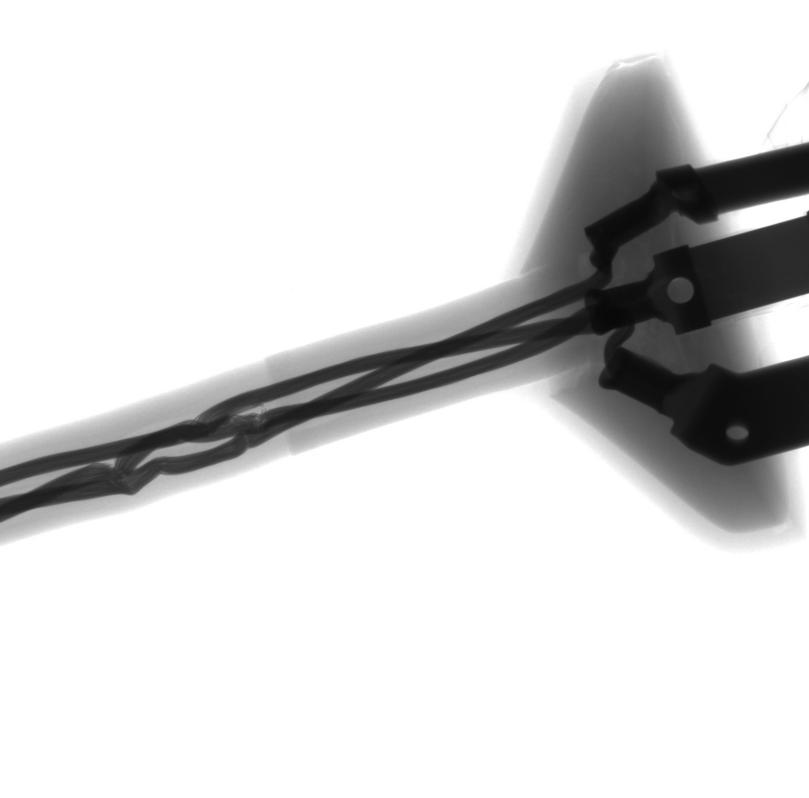

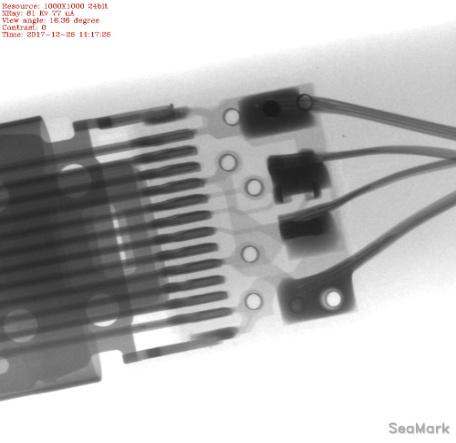

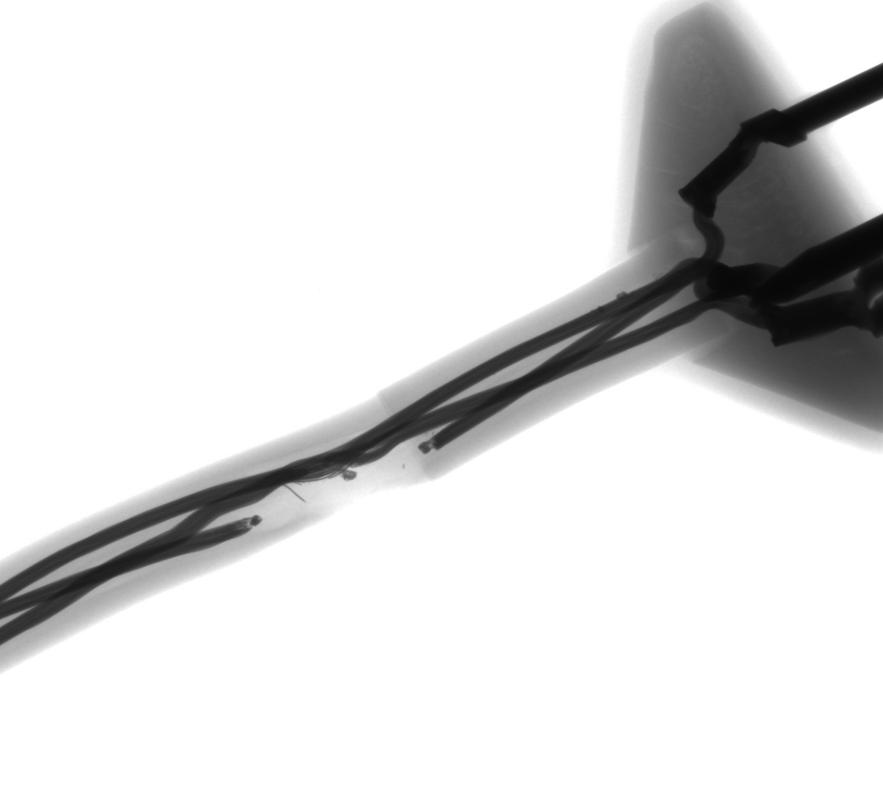

线束接头

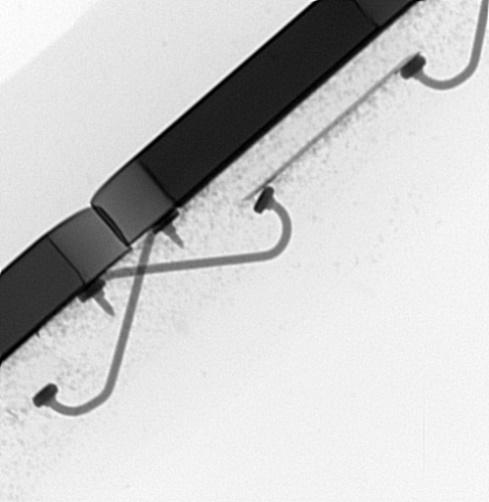

LED绑定线检测

IC气泡检测

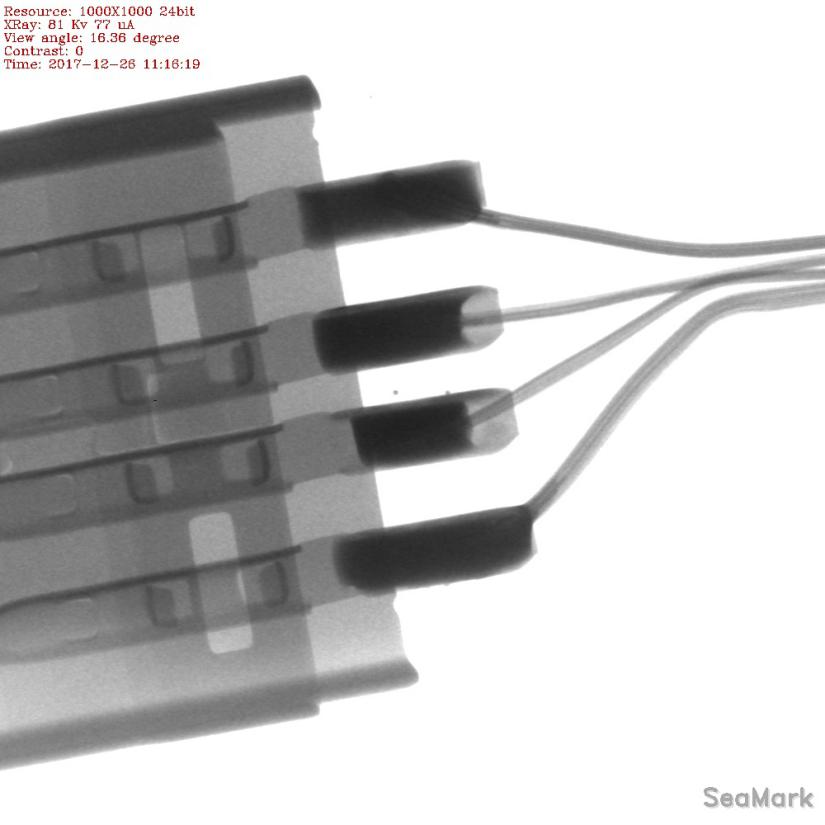

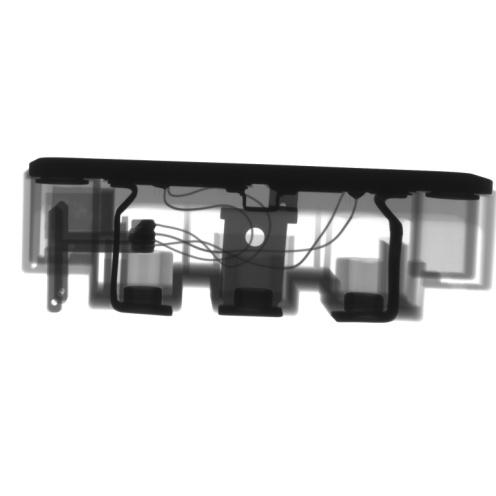

USB接头检测

LED码头灯气泡测试

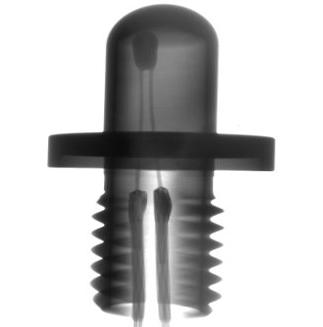

热敏感应器

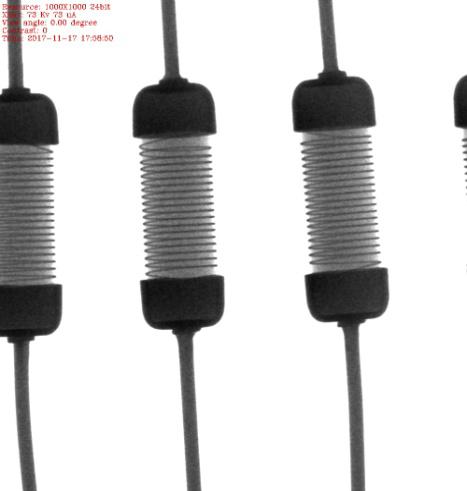

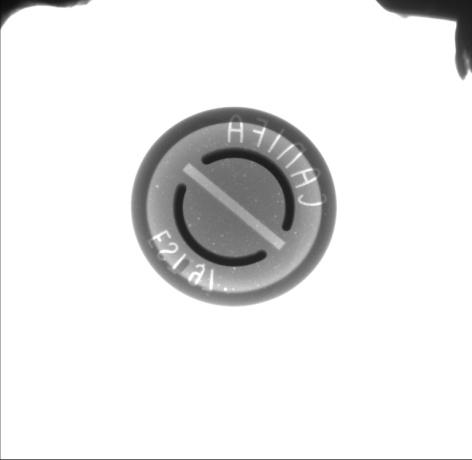

二极管电容

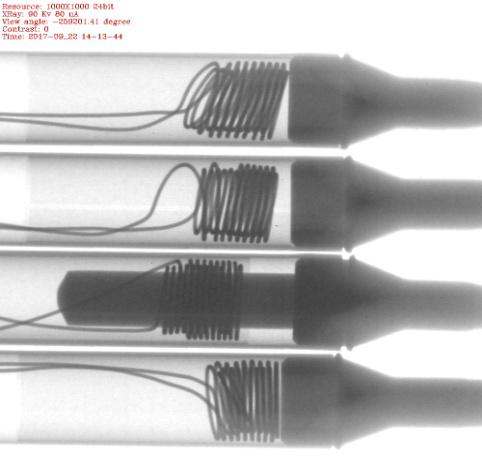

烙铁头焊枪内部检测

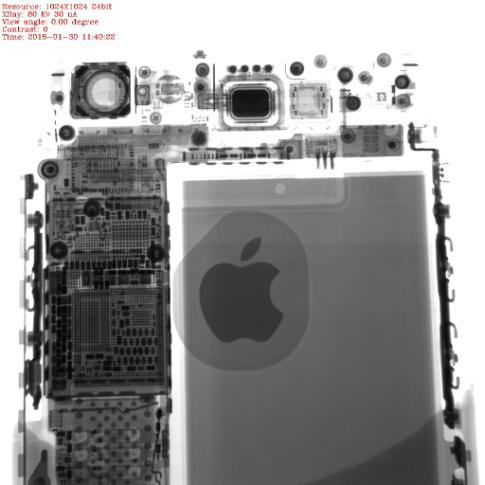

苹果手机主板

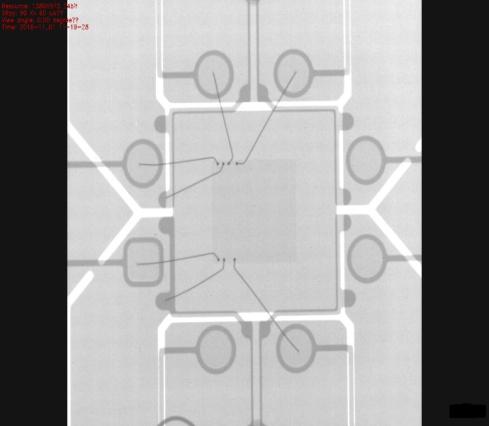

芯片金线检测

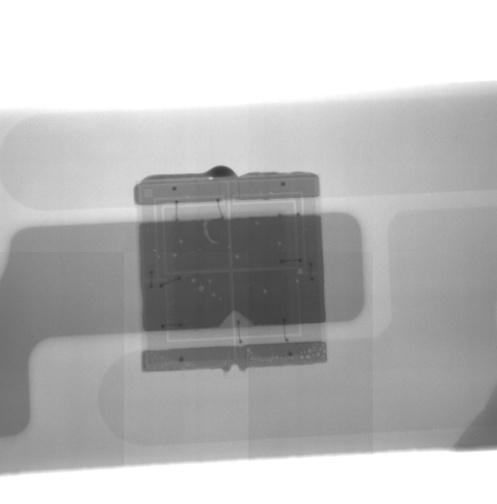

LED灯珠测试气泡
